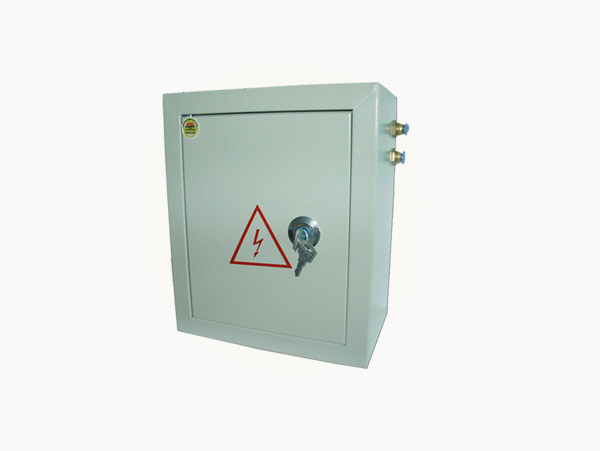

TL-KZX控制箱概述：本产品是天利流体公司专为各种气动敲击锤而设计，TL-KZX型气动敲击锤专用控制箱由三位五通电磁阀
内容详情
本产品是天利流体公司专为各种气动敲击锤而设计，TL-KZX型气动敲击锤专用控制箱由三位五通电磁阀（进口台湾产），时间继电器，保护装置，防水不锈钢气源接头、电源开关，指示灯，进出气管端子组成以及电源线等。可以实现震击间隔时间可调，循环时间可调等先进功能。该控制箱电路设计合理，电路稳定，操作简单，大大方便用户的需求。
外来气源气体（0.4-0.7Mpa）进入三位五通通电磁阀的进气孔，出气孔的开，闭状态由控制仪表控制，电磁阀的通断来执行气动敲击锤的工作状态。用户只需接通控制箱电源，设定好控制仪时间参数，连接进，出气气管即可。
控制仪参数设定可参照说明书。
受控气动锤个数 1-4，（可任意设置）
额定输入电压 AC220V(-10%+10%)50-60HZ
额定输出电压 DC24V(或其他规格)
额定输出电流 1A
输出脉冲间隔调节范围 1-999秒（可调）
输出脉冲宽度调节范围 0.1-9.9秒（可调，脉冲加大需定制）
使用环境 -25℃-+55℃
空气的相对湿度不超过85%
无严重的腐蚀气体和导电尘埃
无剧烈震动或冲击
控制箱外形尺寸 500×400×300（mm）
控制器外形尺寸 210×160×70（mm）
故障排除与维护
气动敲击锤构造简单，故障少，异常原因在于安装未注意细节所造成的。
以下为常见的原因，使用者可自行排除。
| 异常情况 | 可能原因 | 检查排除 |
| 无法启动 | 无空气源或压力太低 | 检查空气调节组合压力指示是否正常 |
| 电磁阀无动作 | 将电磁阀端接住气动敲击锤的空气管拆开，动作电磁阀检查是否有气体喷吹 | |
| 进气管与排气管安装错误 | 检查电磁阀的进气管与排气管是否正确 | |
| 电磁阀选用错误 | 气动敲击锤须选用三口二位或者五口二位，否则动作后无法排气，下一 次将无法工作 | |
| 敲击力太小或无法启动 | 一只总管配太多支管，总管与支管大小一样 |
总管的截面积应为支管截面积的总和或各自 独立配管使气动敲击锤彼此不影响 |
| 气源不足管径，电磁阀三点组合与规定要求不符或配管太长 | 检查管路规格及安装是否正确，配管长度应在5米以内检查电磁阀空气调理组合规格及 | |
| 空气压力太低 | 检查气源及空气调理组合，并将气压调高至指定压力 | |
| 配管管径与要求不符 | 检查管路规格要求是否正常 | |
| 消音器堵塞 | 更换消音器，调节空气调理器的供油量 | |
| 电磁阀杂音 | 固定气动敲击锤的螺丝未紧缩 | 重新锁紧 |
| 与被敲击物体的固定架焊接不良或强度不足 | 重新检查焊接 | |
| 气动敲击锤内有异物或故障 | 拆除气动敲击锤清理或维修 | |
| 敲击杂音 | 电磁阀内有异物或故障 | 清理或维修电磁阀 |
