当前所在位置:首页 > 粉体产品 > 活塞式激振器

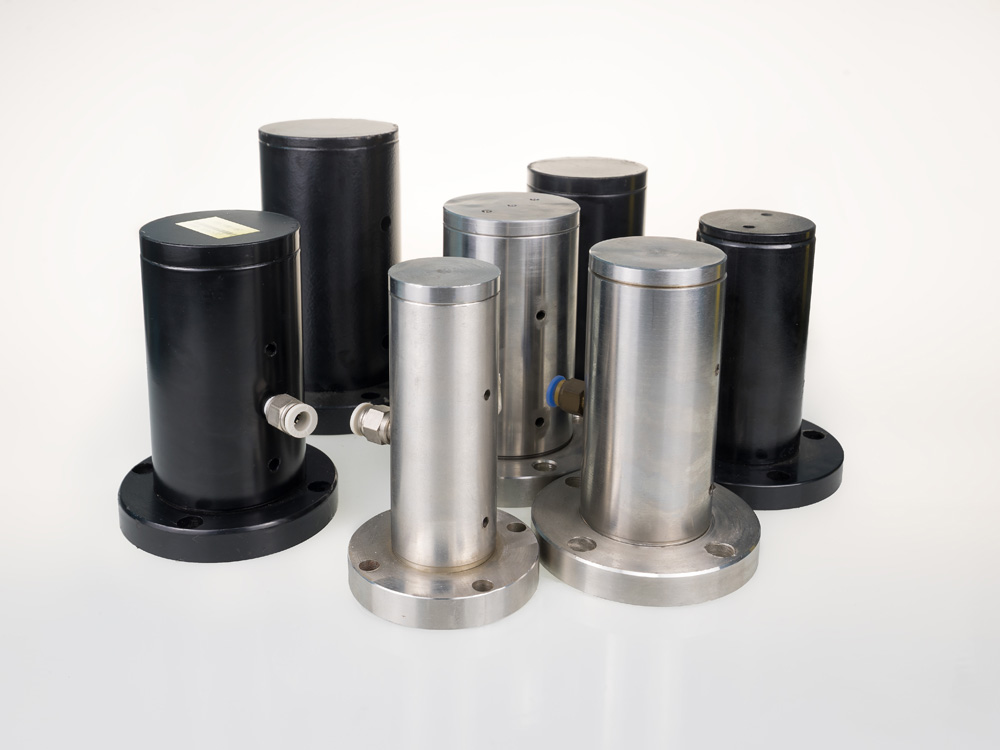

QJQ3型活塞式激振器概述:在空间任意方向安装使用。在管路上加节流阀可调频。使用方便,只需用一根通气即可。振动力大。

内容详情


在空间任意方向安装使用。
在管路上加节流阀可调频。
使用方便,只需用一根通气即可。
振动力大。
寿命长。
材质为碳钢和不锈钢两种。



打开二位三通电磁阀(常通或常闭),高压气体通过通道5进入活塞下腔如图一。推动活塞上行,活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时,气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体活塞下行至终端第一循环结束,第二循环开始,依次不断的往复循环使激振器产生平动和晃动,从而产生振动力。活塞两端是低压区产生背压。故而不撞击。
型号 L Φ1 Φ2 Φ3 进气口M 不锈钢Φ2
QJQ3-32 130 78 68 9 G1/8
QJQ3-40 130 98 78 11 G1/8 64
QJQ3-50 130 103 85 11 G1/8 74
QJQ3-63 155 118 100 11 G1/4 82
QJQ3-80 160 145 125 11 G1/4 97
QJQ3-100 150 190 162 15 G1/4 123
QJQ3-125 160 215 185 15 G1/4 123
QJQ3-140 170 238 208 17 G1/4

型号 振动力(N) 频率Hz 耗气量(L/min) 噪音(dB) 使用温度℃ 重量(千克)
0.3Mpa 0.4Mpa 0.6Mpa
QJQ3-32 484 720 900 10-60 210 65 -8~70 1
QJQ3-40 632 980 1150 10-50 250 65 -8~70 1.51
QJQ3-50 712 1050 1300 10-40 270 65 -8~70 3.2
QJQ3-63 923 1230 1900 10-30 310 75 -8~70 3.3
QJQ3-80 1100 1923 2400 10-25 330 75 -8~70 5.75
QJQ3-100 1382 2987 3880 10-22 350 75 -8~70 7.8
QJQ3-125 2321 9834 10500 10-20 380 75 -8~70 12
QJQ3-140 2578 11380 13800 10-18 420 75 -8~70 14
