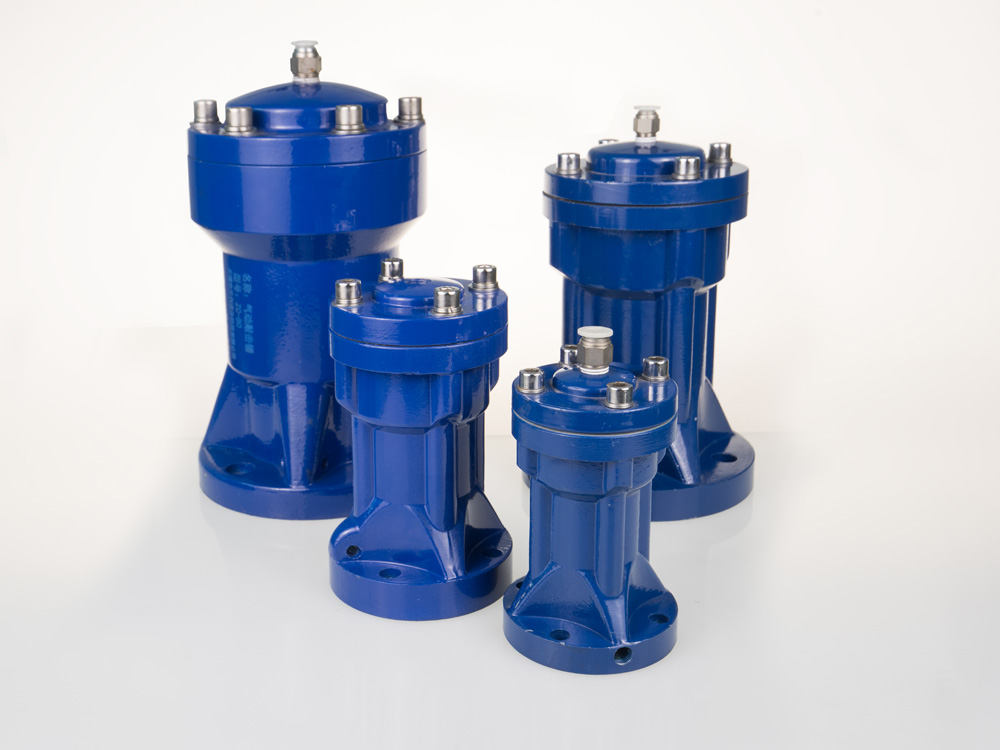

ZC气动敲击锤概述：ZC系列气动敲击锤（同名称：气动锤、气锤、震击器等）是天利流体公司于2003年研发引进国外同类产品的先进技术。
内容详情
ZC系列气动敲击锤（同名称：气动锤、气锤、震击器等）是天利流体公司于2003年研发引进国外同类产品的先进技术，产品关键件采用德国新开发的关键部件磁性材料而研发成功的一种 新型、实用落粉装置，其特点是撞击力大,结构简单,使用方便.产品重量轻； 可有效解决粉体物料生产过程中的粘壁、挂料、堵塞、架桥等情况且对料仓无损伤和变形。从而提高产量、减轻劳动强度、 提高安全生产程度。
产品特征
★ 进口德国磁力块芯子冲击力大，落粉效果极好；
★ 敲击间隔时间可以任意调整；
★ 结构简单，拆卸方便；
★ 质量可靠，故障降低；
★ 运行成本低、节能效果好；
★ 高强度铝合金硬化处理，重量轻；
★ 产品采用气动供气系统原理、无需安装滴油装置特点；不但可以降低工厂降低设备维护负担，对使用者及单位益处甚多。
★ 产品通过相关测试120万次敲击试验，锤体无任何损伤，只需更换一下密封件等常规低成本维护。

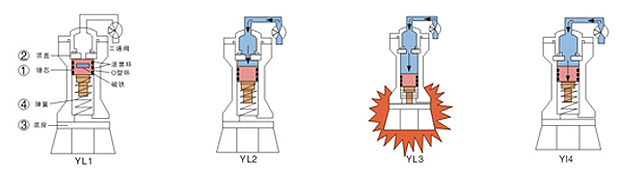

产品原理及动作原理
在天利流体气动敲击锤没有通入压缩空气（3Kg/cm以上）的状态下，磁性活塞①借助强磁力紧贴固定在基板②上。三通电磁阀通电时，压缩空气流入气动敲 击锤本体。本体内的压力增高，当大于磁力时，磁性活塞①高速脱离基板②，由于强磁力的反作用力产生很强的反击力。高速落下的磁性活塞撞击基板，其冲击力传给料仓，并且用强的冲击力击落附着 的粉尘。三通电磁阀停止通电时气动敲击锤本体内的压缩空气通过三通电磁阀排出，于是借助返回弹簧④将磁性活塞①缓慢上升再靠近基板②，通过磁力密接在基板上回复到初始状态。
锤头内部有一强力磁铁，在末动作前磁性锤头与著磁片紧紧相吸，当进气空气压力大过两者吸附磁力时，磁性锤头便与著磁片脱离，而产生强大的冲击力量，冲击后复归弹簧会将磁性锤头复归 原来位置，重新与著磁片吸附着。籍此释放累计的空气压力，将强大的冲击力量传送到桶壁或送料斗壁，使物料能够顺利的流动，防止桶槽内架桥产生。选型

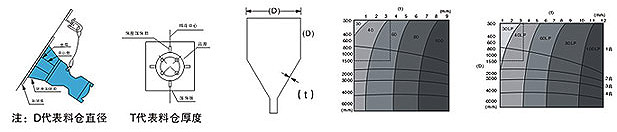

气动敲击锤的选定如图所示，大致以60度的圆锥料斗作为基准，根据直径（D）和圆锥部分的板厚（t），由图来选定气动敲击锤的型号和台数。例如设料斗直径（D）是1500mm，板厚（t）是3mm，由图可 知选择60型，台数为2台，并且有时因料斗的形状（角锥、圆锥 ）及其中的粉体的物性，状态等不同，略有差异。
气动敲击锤工作原理图
气动敲击锤的选型

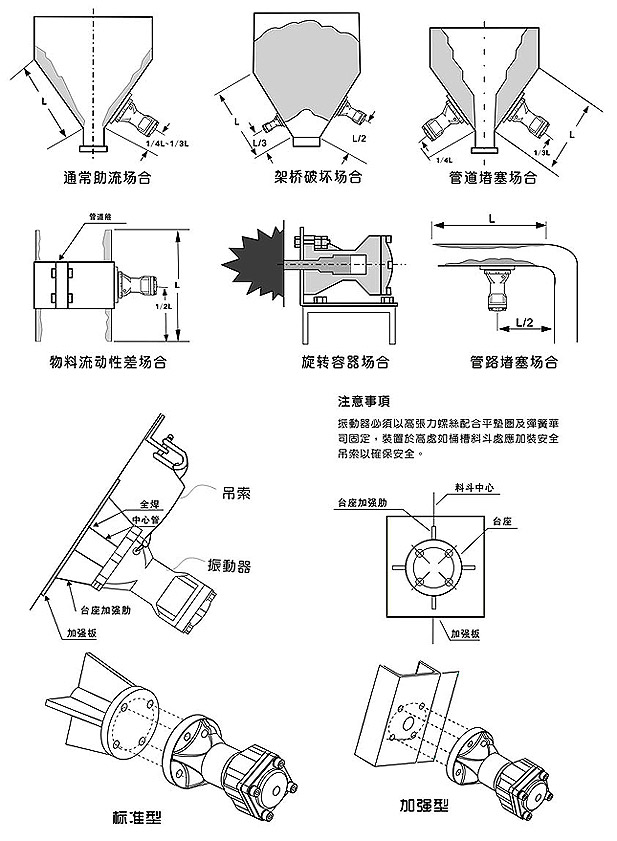

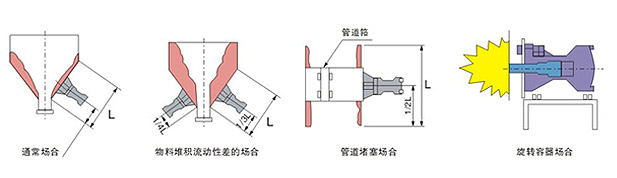

安装事项
气动敲击锤工作原理图

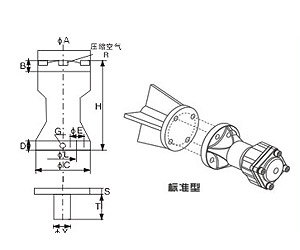

| 型式 | ΦA | ΦB | ΦC | D | ΦE | G | H | ΦL | S | T | ΦY | R |
| ZC-30 | 75 | 10 | 82 | 15 | 9.5 | 1/8 | 135 | 67 | 8 | 30 | 27 | 1/4 |
| ZC-40 | 90 | 13 | 95 | 17 | 11 | 1/8 | 165 | 78 | 8 | 50 | 34 | 1/4 |
| ZC-60 | 120 | 13 | 145 | 20 | 15 | 1/4 | 215 | 110 | 8 | 60 | 45 | 1/4 |
| ZC-80 | 145 | 15 | 150 | 22 | 17 | 3/8 | 250 | 120 | 10 | 90 | 70 | 3/8 |
| ZC-100 | 200 | 20 | 200 | 23 | 14.5 | 3/8 | 310 | 160 | 18 | 80 | 70 | 3/8 |
| 型式 | 工作压力 kgf/cm2 | 空气消耗量L cm3/回 | 冲击力 牛顿米（千克）/秒 | 本体重量 |
底座重量 |
总重量 |
| ZC-30 | 0.3-0.5Mpa | 0.028/回 | ～0.75Ｋgm／sec | 1.1kg | 0.5kg | 1.6kg |
| ZC-40 | 0.3-0.5Mpa | 0.082/回 | ～2.2Ｋgm／sec | 2.1kg | 0.7kg | 2.8kg |
| ZC-60 | 0.3-0.5Mpa | 0.228/回 | ～7.4Ｋgm／sec | 5.1kg | 1.4kg | 6.5kg |
| ZC-80 | 0.3-0.7Mpa | 0.445/回 | ～16.4Ｋgm／sec | 8.8kg | 2.5kg | 11.3kg |
| ZC-100 | 0.5-0.8Mpa | 1.012/回 | ～30.0Ｋgm／sec | 32.2kg | 5.3kg | 37.5kg |

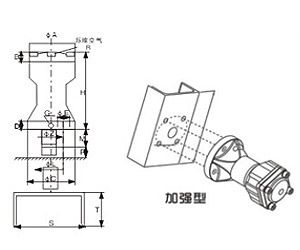

| 型式 | ΦA | B | ΦC | D | ΦE | G | H | ΦL | S | T | R | ΦZ | M | P |
| ZC-30LP | 75 | 10 | 82 | 15 | 9.5 | 1/8 | 135 | 67 | 80 | 32 | 1/4 | 20 | 30 | 20 |
| ZC-40LP | 90 | 13 | 95 | 17 | 11 | 1/8 | 165 | 78 | 100 | 40 | 1/4 | 25 | 30 | 10 |
| ZC-60LP | 120 | 13 | 145 | 20 | 15 | 1/4 | 215 | 110 | 140 | 58 | 1/4 | 37 | 30 | 28 |
| ZC-80LP | 145 | 15 | 150 | 22 | 17 | 3/8 | 250 | 120 | 160 | 65 | 3/8 | 48 | 40 | 25 |
| ZC-100LP | 200 | 20 | 200 | 23 | 14.5 | 3/8 | 310 | 160 | 200 | 75 | 3/8 | 55 | 50 | 25 |
| 型式 | 工作压力 kgf/cm2 | 空气消耗量L cm3/回 | 冲击力 牛顿米（千克）/秒 | 本体重量 | 底座重量 | 总重量 |
| ZC-30LP | 0.3～0.5Mpa | 0.028/回 | ～1.1Ｋgm／sec | 1.3kg | 0.5kg | 1.8kg |
| ZC-40LP | 0.3～0.5Mpa | 0.095/回 | ～3.3Ｋgm／sec | 2.2kg | 0.7kg | 2.9kg |
| ZC-60LP | 0.3～0.5Mpa | 0.228/回 | ～11.1Ｋgm／sec | 5.6kg | 2.0kg | 7.6kg |
| ZC-80LP | 0.3～0.5Mpa | 0.445/回 | ～24.6Ｋgm／sec | 9.8kg | 3.2kg | 13.0kg |
| ZC-100LP | 0.5～0.8Mpa | 1.035/回 | ～45.0Ｋgm／sec | 37.8kg | 5.3kg | 43.1kg |
气动敲击锤示意图
使用保养
★ 将加强筋焊在震击座 下，以螺孔中心距离为准，对称焊上。然后再焊至工作器壁。对于器壁厚度小于4mm的工作薄壁，一般在工作正面焊上２－３mm加强板，然后将已焊上加强筋的 震击器焊在加强木 板上。长期使用震击器，为确保高空生产安全，可利用吊环按装保险索。使用时间超过三个月，应及时拆洗，拆洗时只需松开上法兰四只偏听偏心 螺母即可，拉出钢套进行清洗并涂上小量润滑油，以保 证磁性活塞正常驻机构工作。凡拆卸过下法兰螺母的震击器，在重新装配时，应调整好防松弹簧的间隙，一般 在4-5mm的范围为佳，以确保震击器正常工作.★ 注：在安全使用本产品两个月后，请拆开加润滑脂。
故障排除与维护
|
异常情况
|
可能原因
|
检查排除
|
|
◆无法启动
|
◆无空气源或压力太低
|
◆检查空气调节组合压力指示是否正常
|
|
◆电磁阀无动作
|
◆将电磁阀端接住气动敲击锤的空气管拆开,动作电磁阀检查是否有气体喷吹
|
|
|
◆进气管与排气管安装错误
|
◆检查电磁阀的进气管与排气管安装是否
|
|
|
◆电磁阀选用错误
|
◆气动敲击锤须选用三口二位或者五口二位，否则动作后无法排气，下一次将无法工作。
|
|
|
◆敲击力太小或无法启动
|
◆一支总管配太多支管,总管与支管大小一样
|
◆总管的截面积应为支管截面积的总和或各自独立设置配管使气动敲击锤彼此不影响.
|
|
◆气源不足管径,电磁阀三点组合与规定要求不符或配管太长
|
◆检查管路规格及安装是否正确,配管长度应在5米以内,检查电磁阀空气调理组合规格及安装是否正确
|
|
|
◆空气压力太低
|
◆检查气源及空气调理组合,并将气压调高至指定压力.
|
|
|
◆配管管径与要求不符
|
◆检查管路规格要求是否正确
|
|
|
◆消音器堵塞
|
◆更换消音器,调节空气调理器的供油量
|
|
|
◆敲击杂音
|
◆固定气动敲击锤的螺丝未紧缩
|
◆重新锁紧
|
|
|
◆与被敲击物体的固定架焊接不良或强度不足气动敲击锤内有异物或故障
|
◆重新检查焊接拆除气动敲击锤清理或维
|
|
◆电磁阀杂音
|
◆电磁阀内有异物或故障
|
◆清理或维修电磁阀
|
